Johdanto
Nykyaikaisessa hyper{0}}yhteydessämme olevassa maailmassamme nopeat-tiedonsiirrot ja kristallinkirkkaat-viestintäverkot ovat usein täysin itsestäänselvyyksiä kuluttajien ja yritysten keskuudessa. Jokaisen teräväpiirtotelevisiolähetyksen, laajakaistaisen internetyhteyden, matkapuhelinverkon tukiaseman ja ammattimaisen langattoman radiojärjestelmän takana on kehittynyt fyysinen infrastruktuuri, joka mahdollistaa saumattoman viestinnän. Yksi tämän maailmanlaajuisen infrastruktuurin kestävimmistä, luotettavimmista ja kriittisimmistä komponenteista on koaksiaalikaapeli. Monien vuosikymmenten ajan tämä erikoistunut sähkönsiirtolinja on toiminut perustana radiotaajuisten (RF) signaalien siirtämiselle turvallisesti, tehokkaasti ja luotettavasti elektroniikkalaitteesta toiseen.
Huolimatta kuituoptiikan ja langattoman viestinnän nopeasta ja laajamittaisesta kasvusta monilla aloilla, koaksiaalikaapeli on edelleen ehdottoman välttämätön monilla kulutuselektroniikan, teollisuuden, ilmailu- ja avaruustekniikan ja tietoliikennesovelluksilla. Sen ainutlaatuinen, samankeskinen geometrinen muotoilu mahdollistaa sen, että se sisältää onnistuneesti sähkömagneettiset kentät, suojaa sisäiset tiedonsiirrot ankaralta ulkoiselta kohinalta ja ylläpitää vahvan signaalin eheyden merkittävillä toimintaetäisyyksillä. Tämä kattava opas tutkii koaksiaalikaapeleiden peruskäsitteitä, erittelee niiden monimutkaista sisäistä anatomiaa, tutkii RF-signaalin siirron perusfysiikkaa, arvioi erilaisia impedanssistandardeja ja kaapeliversioita sekä tarkastelee niiden ensisijaisia toiminnallisia etuja ja rajoituksia nykyajan sähkötekniikassa.
1. Koaksiaalikaapelin anatomia ja ydinrakenne
Ymmärtääksesi todella, kuinka koaksiaalikaapeli saavuttaa tehokkaan{0}}siirtokykynsä, on tutkittava tarkasti sen fyysinen rakenne ja materiaalikoostumus. Tekninen termi "koaksiaalinen" on johdettu rakenteellisesta tosiasiasta, että kaikilla sisäisillä samankeskisillä kerroksilla on yksi yhteinen geometrinen akseli. Tämä tarkka samankeskinen kohdistus on täysin tarkoituksellinen, huolellisesti suunniteltu hallitsemaan ympäröiviä sähkömagneettisia kenttiä ja tukahduttamaan ulkoiset häiriöt kokonaan. Tavallinen koaksiaalikaapeli koostuu neljästä ensisijaisesta samankeskisestä kerroksesta, joista jokainen on suunniteltu suorittamaan tietty mekaaninen tai sähköinen toiminto koko siirtolinjakokoonpanossa.
Keskellä on sydänjohdin, jota kutsutaan yleisesti keskijohtimeksi. Tämä kriittinen elementti valmistetaan tyypillisesti erittäin-puhdasta kiinteästä kuparista, vetolujuuden lisäämiseksi kupari-päällystetystä teräksestä tai hopeoidusta-kuparista, ja sen päätehtävänä on kuljettaa pääsähköistä RF-signaalia. Tätä sisäjohdinta ympäröi dielektrinen eriste, ei--johtava kerros, joka on yleensä valmistettu kiinteästä tai vaahdotetusta polyeteenistä tai polytetrafluorietyleenistä (PTFE). Dielektrinen eriste säilyttää tarkan, horjumattoman fyysisen etäisyyden keskiytimen ja ulkokerrosten välillä, mikä on ratkaisevan tärkeää kaapelin sähköisen impedanssin ja signaalin etenemisnopeuden sanelemisessa.
Dielektrisen eristeen kotelo on metallisuojus, joka toimii ehdottoman tärkeänä esteenä ympäristömelua ja signaalivuotoja vastaan. Tämä suojus on tyypillisesti valmistettu alumiinifolion ja tinattujen tai paljaiden kuparilankojen tiiviisti kudotun verkon yhdistelmästä. Suoja toimii toisiojohtimena ja täydentää sähköpiirin samalla, kun se vangitsee sähkömagneettisen aallon kaapelin sisään ja estää ulkoiset sähkömagneettiset häiriöt (EMI) ja radiotaajuushäiriöt (RFI). Lopuksi koko kokoonpano on sijoitettu ulompaan suojavaippaan, joka on valmistettu kestävistä polymeereistä, kuten PVC:stä, polyeteenistä tai polyuretaanista. Tämä ulompi kuori suojaa sisäkerroksia fyysiseltä hankaukselta, kosteuden sisäänpääsyltä, ultraviolettiauringon säteilyltä ja äärimmäiseltä kemialliselta altistukselta ankarissa ulkoympäristöissä.
2. RF-signaalin lähetyksen fysiikka
Radiotaajuiseen lähetykseen liittyy korkeataajuisia{0}}vaihtovirtoja, jotka värähtelevät nopeasti ja luovat sähkömagneettisia kenttiä, jotka voivat helposti säteillä pois tai poimia hajakohinaa, jos niitä ei käsitellä asianmukaisesti. Normaalit avoimet johdot tai rinnakkaisjohdinparit sopivat huonosti korkeataajuiseen lähetykseen, koska ne toimivat tahattomina antenneina, vuotavat arvokasta signaalienergiaa ja kärsivät ympäristön aiheuttamien häiriöiden voimakkaasta heikentymisestä. Koaksiaalikaapeli ratkaisee tämän ongelman loistavasti fyysisen täydellisen sähkömagneettisen eristyksen avulla.
Kun RF-signaali tulee koaksiaalikaapelin sydänjohtimeen, se synnyttää sähkömagneettisen kentän, joka kulkee pitkin johtimen pituutta. Koska ulompi metallisuojus ympäröi täysin keskijohdinta tasaisella etäisyydellä, signaaliin liittyvät sähkö- ja magneettikentät rajoittuvat kokonaan dielektrisen eristeen sisällä olevaan tilaan, joka sijaitsee sisemmän sydämen ja ulkosuojan välissä. Lisäksi kaikki voimalinjoista, radiolähettimistä tai teollisuuskoneista peräisin oleva ulkoinen sähkömagneettinen kohina osuu ulompaan punottuun suojukseen ja maadoitetaan turvallisesti tai heijastuu poispäin, mikä estää sitä tunkeutumasta ytimeen ja turmelemasta tietovirtaa.
Toinen kriittinen käsite RF-lähetyksessä koaksiaalikaapelin kautta on ominaisimpedanssi, joka mitataan ohmeina (Ohm). Impedanssi edustaa kokonaisvastusta, jonka siirtojohto esittää vaihtovirralle. Tasaisen, kontrolloidun impedanssin ylläpitäminen -yleisimmin joko 50 ohmiin tai 75 ohmiin koko kaapelin ja siihen liitetyn laitteiston pituuden ajan-on elintärkeää järjestelmän suorituskyvyn kannalta. Jos impedanssi ei täsmää, osa liikkuvasta RF-energiasta heijastuu taaksepäin kohti lähdettä sen sijaan, että se saavuttaisi kohdekuorman. Tämä heijastus luo seisovia aaltoja, heikentää signaalin laatua, heikentää virrantehokkuutta ja suuritehoisissa radioympäristöissä voi tuottaa ylimääräistä lämpöä, joka vahingoittaa pysyvästi herkkiä lähetinlaitteistoa.
3. Luokitukset, impedanssistandardit ja kaapelivaihtoehdot
Koaksiaalikaapelit eivät ole yksi-koko-sopiva-kaikkiin; ne on suunniteltu eri luokkiin toimintataajuuden, fyysisen koon, tehon{3}}käsittelykapasiteetin ja impedanssiluokituksen perusteella. Teknikolle, järjestelmäsuunnittelijalle tai RF-insinöörille oikean kaapelivaihtoehdon valitseminen on välttämätöntä järjestelmän optimaalisen suorituskyvyn varmistamiseksi ja katastrofaalisten signaalin heijastusten välttämiseksi.
Kaksi globaalia teollisuutta hallitsevaa ensisijaista impedanssistandardia ovat 50 ohmia ja 75 ohmia:
50 ohmin koaksiaalikaapelit:Nämä on suunniteltu ensisijaisesti tiedonsiirtoon, langattomaan viestintään, kaksisuuntaisiin radiojärjestelmiin-, GPS-laitteisiin ja kaupallisiin signaalinvahvistimiin. 50 ohmin impedanssiluokitus tarjoaa ihanteellisen tasapainon alhaisen signaalin vaimennuksen ja suuren tehon-käsittelykyvyn välillä, joten se on yleinen standardi radiotaajuuslähettimille ja antenneille. Suosittuja esimerkkejä ovat perinteiset RG-58 sekä modernit pienihäviöiset versiot, kuten LMR-sarja (kuten LMR-240 ja LMR-400).
75 ohmin koaksiaalikaapelit:Nämä on optimoitu videon jakeluun, kaapelitelevisioon (CATV), satelliittitelevision syötteisiin ja laajakaistan Internet-toimitukseen. Koska video- ja lähetyssignaalit antavat etusijalle minimaalisen signaalihäviön pitkiin passiivisiin ajoihin verrattuna korkean -tehonkäsittelyn sijaan, 75 ohmin geometria (esimerkiksi RG-6- ja RG-59-kaapelit) estää kuvan heikkenemisen ja ylläpitää puhtaan kanavan eheyttä asuin- ja kaupallisissa jakeluverkoissa.
Impedanssierojen lisäksi koaksiaalikaapelit vaihtelevat suuresti fyysisen kaliiperin mukaan. Paksuissa kaapeleissa on suuremmat johtimet ja paksummat dielektriset eristeet, jotka vähentävät merkittävästi signaalin vaimennusta (signaalin häviötä etäisyydellä) pitkien kaapelien aikana, vaikka ne uhraavat fyysistä joustavuutta. Toisaalta ohuemmat kaapelit ovat erittäin joustavia ja helppoja reitittää ahtaissa tiloissa tai ajoneuvon sisätiloissa, mutta ne kärsivät suuremmista vaimennussuhteista pitkillä jänteillä.
4. Edut ja toiminnalliset rajoitukset
Vaikka koaksiaalikaapeliteknologia on kypsynyt lähes vuosisadan jatkuvan kehityksen aikana, sillä on edelleen hallitseva asema monilla viestintäsektoreilla ainutlaatuisen rakenteellisten ja toiminnallisten etujen yhdistelmän ansiosta. Järjestelmäsuunnittelijoiden on kuitenkin otettava huomioon myös sen luontaiset fyysiset rajoitukset suunnitellessaan suuria{1}} käyttöönottoja.
Koaksiaalikaapelin käytön tärkeimmät edut ovat:
Ylivoimainen sähkömagneettinen suojaus:Mukana oleva samankeskinen rakenne tarjoaa poikkeuksellisen suojan ulkoisia sähkömagneettisia ja radiotaajuisia häiriöitä vastaan ja takaa puhtaan tiedonsiirron myös meluisissa teollisuusympäristöissä.
Suuren kaistanleveyden ja taajuuden tuki:Nykyaikaiset koaksiaaliset konfiguraatiot voivat siirtää tehokkaasti korkean
Kestävyys ja mekaaninen kestävyys:Koaksiaalikaapelit, jotka on suojattu kestävillä polymeerisilla ulkovaipoilla ja jäykillä metallipunoksilla, kestävät erittäin hyvin kovaa ulkosää, suoraa hautaamista ja fyysistä rasitusta.
Kustannus-tehokkuus:Verrattuna erikoisaaltoputkiin tai pitkiin aktiivisiin valokuituinfrastruktuuriin, koaksiaalikaapelointi tarjoaa edullisen ja erittäin luotettavan ratkaisun paikalliseen RF- ja videojakeluun.
Näistä vahvuuksista huolimatta koaksiaalikaapeleilla on huomattavia rajoituksia:
Signaalin vaimennus etäisyyden yli:Kun korkeataajuiset{0}}signaalit kulkevat sydänjohtimen ja dielektrisen väliaineen läpi, ne kokevat progressiivista energiahäviötä. Signaalihäviö kasvaa eksponentiaalisesti korkeammilla taajuuksilla ja pidemmillä kaapelien kulkuilla, mikä usein vaatii signaalivahvistimia tai toistimia.
Fyysinen massa ja jäykkyys:Suorituskykyiset-koaksiaalikaapelit voivat olla paksuja, jäykkiä ja raskaita, mikä tekee monimutkaisen reitityksen tiukkojen rakennusputkien tai ahtaiden laitekoteloiden läpi haastavaa.
Herkkyys kosteusvaurioille:Jos ulompi suojavaippa repeytyy tai puhjenee, kosteus voi tunkeutua punottuihin suojuksiin kapillaaritoiminnan kautta, mikä johtaa sisäiseen korroosioon, impedanssin muutoksiin ja mahdolliseen kaapelivikaan.
5. Nykyaikaiset sovellukset ja ylläpidon parhaat käytännöt
Nykyään koaksiaalikaapeliarkkitehtuurin sovellukset kattavat valtavasti erilaisia teknologia-aloja. Televiestinnässä ne ovat edelleen ensisijainen väline viimeisen-mailin laajakaistan toimittamiselle ja yhdistävät lähijakelusolmut suoraan kotitalouksien kaapelimodeemeihin. Lähetysteollisuudessa vahvat koaksiaalijohdot yhdistävät televisiostudion pääohjaimet suuritehoisiin-lähetystorneihin. Lisäksi yleiset turvallisuusvirastot, merenkulkuoperaattorit ja lentoliikenteen viestintäjärjestelmät ovat täysin riippuvaisia kestävistä koaksiaalilinkeistä, jotka yhdistävät lähetin-vastaanottimet ajoneuvoon{5}}asennettuihin tai tukiasemien antenneihin.

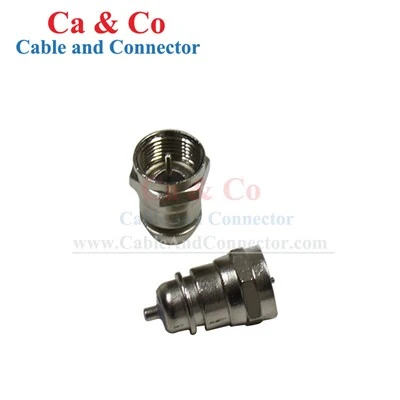

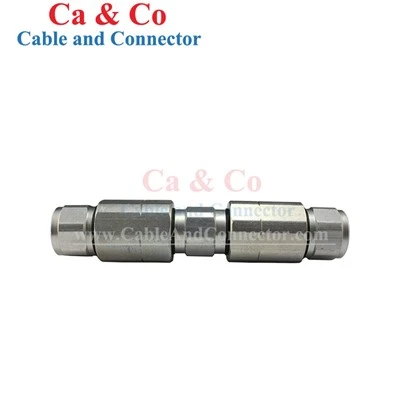

Oikeat asennus- ja huoltoprotokollat ovat kriittisiä, jotta voidaan taata, että koaksiaalikaapeliverkko toimii huipputeholla. Teknikkojen on noudatettava tiukasti valmistajan ilmoittamaa vähimmäistaivutussädettä asennuksen aikana; kaapelin puristaminen tai jyrkkä taivuttaminen muuttaa sisäisen dielektrisen eristeen muotoa, mikä muuttaa ominaisimpedanssia ja aiheuttaa ei-toivottuja signaalin heijastuksia. Lisäksi on valittava sopivat liittimet,-kuten kierteiset F--tyyppiset liittimet televisiojärjestelmiin tai ruuvaus-SMA- ja BNC-liittimiin RF-testiinstrumenteille ja radiolaitteille-, jotta suojan jatkuvuus säilyy. Lopuksi ammattimaisten testilaitteiden, kuten seisovaaaltosuhdemittarin (SWR) tai aika-toimialueen heijastusmittarin (TDR)-käyttö asennuksen jälkeen varmistaa, että koko siirtolinja on sovitettu oikein, mikä lopettaa mahdolliset suorituskykyvirheet ennen kuin ne vaarantavat verkon.
Johtopäätös
Koaksiaalikaapeli on sähkötekniikan voitto, joka kurottaa umpeen raa'an elektronisen tiedon tuoton ja langattoman etenemisen välillä. Hallitsemalla samankeskisen geometrian, dielektrisen erotuksen ja metallisen suojauksen herkän tasapainon tämä tekniikka on käyttänyt vuosikymmeniä luotettavan,-häviöllisen radiotaajuisen signaalin siirtämiseen uskomattomilla aloilla.
Koaksiaalikaapelin perusperiaatteiden ymmärtäminen -sen kerroksisesta sisäisestä anatomiasta ja impedanssin sovituksen fysiikasta 50 ohmin ja 75 ohmin muunnelmien käytännön eroihin- antaa insinööreille, teknikoille ja tekniikan harrastajille mahdollisuuden suunnitella kestäviä viestintäjärjestelmiä. Viestintätaajuuksien noustessa ja tiedontarpeiden kehittyessä, korkealaatuisen koaksiaalisen infrastruktuurin harkittu valinta, asennus ja ylläpito{5}} varmistavat, että maailmanlaajuiset verkkomme pysyvät selkeinä, vakaina ja läheisesti yhteydessä tulevina vuosina.
