Green Striped Picabond Splice Connector on eristyssyrjäytysliitin, joka on suunniteltu eristettyjen umpikuparijohtimien jatkoksiin tietoliikenne- ja kupariviestintäverkoissa. Sen sisäinen kosketinrakenne tunkeutuu johtimen eristeen läpi puristamisen aikana ja muodostaa sähköisen kosketuksen ilman tavanomaista johtimen kuorintaa.
Erittely
|
Tuote |
Nimi |
Kuva |
tila |
CA&CO malli |
Soveltuu kaapelille |
Suurin eristys OD |
Materiaalit |
|
|
MM |
Tuumaa |
|||||||
|
1 |
UY-liitin |
|
|
SERT-BUTT-UY |
Kiinteä kuparikaapeli: 0,7-0,4 mm (21-26AWG) |
1.52 |
0.060" |
PP muovikotelo; pronssinen tinattu terä |
|
2 |
UY2 liitin |
|
|
SERT-BUTT-UY2 |
Kiinteä kuparikaapeli: 0,4-0,9 mm (19-26AWG) |
2.08 |
0.082" |
|
|
3 |
UR2 liitin |
|
|
SERT-BUTT-UR2 |
Kiinteä kuparikaapeli: 0,4-0,9 mm (19-26AWG) ilmaydin tai 0,65-0,4 mm (22-26WAG) |
2.08 |
0.082" |
|
|
4 |
UB2A liitin |
|
|
CAC-TAP-UB2A |
Kiinteä kupari-ilmaytiminen kaapeli: 0,9-0,4 mm (19-26AWG) |
2.08 |
0.082" |
|
|
5 |
UR-liitin |
|
|
SERT-BUTT-UR |
Soveltuu kiinteälle kuparilla täytetylle kaapelille: 0,9-0,4 mm (19-26AWG) ilmaydin tai 0,65-0,4 mm (22-26WAG) |
1.67 |
0.066" |
PC muovikotelo; pronssinen tinattu terä |
|
6 |
UG-liitin |
|
|
CAC-TAP-UG |
Kiinteä kupari-ilmaytiminen kaapeli: 0,9-0,4 mm (19-26AWG) |
1.67 |
0.066" |
|
|
7 |
U1R liitin |
|
|
SERT-TAP-U1R |
Kiinteä kuparikaapeli: 0,9-0,5 mm (19-24AWG) |
3.18 |
0.125" |
|
|
8 |
U1B liitin |
|
|
SERT-TAP-U1B |
Täyskuparikaapeli: 1,3-0,9 mm (16-19AWG) |
3.18 |
0.125" |
|
|
9 |

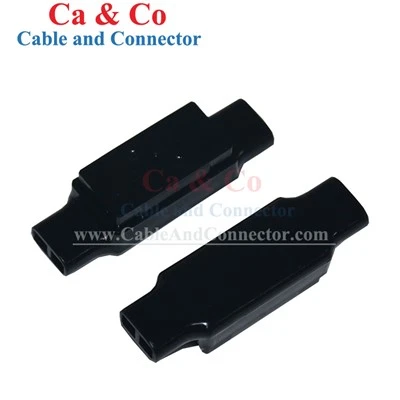

UDW2 liitin |
|
|
CAC-TAP-UDW2 |
Täyskuparikaapeli: 0,9-1,3 mm (16-19AWG) |
4.4 |
0.17" |
PP muovikotelo; pronssinen tinattu terä |
|
10 |
101 B Kaksijohtiminen inline-liitin |
|
|
SERT-TWIC-101B |
Kiinteä kuparikaapeli: 0,6-0,4 mm (22-26AWG), : 0,6-0,4 mm (22-26AWG) |
2.08 |
0.082" |
PC muovikotelo; pronssi tinattu terä; Geelillä täytetty |
|
11 |
101 E Kaksijohtiminen inline-liitin |
|
|
SERT-TWIC-101E |
Kiinteä kuparikaapeli: 0,6-0,4 mm (22-26AWG) |
2.08 |
0.082" |
|
|
12 |
Itse{0}}kuoriva Dropwire Liitin 557TG |
|
/ |
CAC-SSDC-557TG |
Täyskuparikaapeli: 0,6-1,3 mm (22-16AWG) |
3.0 |
0.12" |
PP muovikotelo; pronssinen tinattu terä |
|
13 |
Kosteudenkestävä itse{0}}kuivattava 314-liitin |
|
/ |
CAC-MPSS-314 |
Kiinteä kuparikaapeli: 0,6-1,25 mm (22AWG-16AWG) |
3.08 |
0.12" |
PA66 muovikotelo; pronssinen tinattu terä |
|
14 |
Sininen raidallinen Picabond-liitosliitin |
|
/ |
SERT-SPSC-SININEN |
Kiinteä kuparikaapeli: 0,4-0,6 mm (26-22AWG) |
/ |
/ |
Pronssi; PET-eristys |
|
15 |
Vihreä raidallinen Picabond-liitosliitin |
|
/ |
SERT-SPSC-VIHREÄ |
Kiinteä kuparikaapeli: 0,4-0,6 mm (26-22AWG) |
/ |
/ |
Messinki; PET-eristys |
Pakkaustiedot
|
Tuotteen nimi |
Vihreä raidallinen Picabond-liitosliitin |
|
|
CA&CO malli |
SERT-SPSC-VIHREÄ |
|
|
Rulla (yksi laatikko yhdessä rullassa) |
Sisäinen laatikko |
1000 kpl: 27*5*28cm |
|
Ulompi laatikko |
10 000 kpl: 57,5 * 28 * 26,5 cm |
|
|
N.W |
9KGS |
|
|
G.W |
10 kg |
|
|
Bulkki (muovilaatikko) |
Sisäinen laatikko |
1000 kpl: 15 * 15 * 10,5 cm |
|
Ulompi laatikko |
10 000 kpl: 77,5 * 31,8 * 12,5 cm |
|
|
N.W |
11 kg |
|
|
G.W |
12KGS |
|
Eristeen siirtymäkoskettimen suunnittelu
Ota yhteyttä eristyksen kautta
Kosketuselementti tunkeutuu johtimen eristeen läpi puristamisen aikana ja saavuttaa kupariytimen, jolloin eristystä ei tarvitse kuoria ennen päättämistä.
Tina{0}}messinkikontakti
Messinkikosketin käyttää tinattua-pintaa muodostamaan johtavan rajapinnan kuparijohtimen kanssa samalla kun se tarjoaa suojatun kosketuspinnan.
Puristetun johtimen säilytys
Liitin puristetaan mekaanisesti sijoitettujen johtimien ympärille asennuksen aikana, mikä varmistaa johtimet samalla kun kosketinelementti muodostaa sähköisen liitännän.
Kiinteän kuparilangan yhteensopivuus
Telecom-kuparijohtimet
Suunniteltu televiestinnässä ja kuparisissa tietoliikennejohdoissa käytettäville kiinteille kuparijohtimille.
Kenttäliitoksen valmistelu
Liitin hyväksyy eristetyt johtimet suoraan, mikä vähentää puristusta edeltäviä valmisteluvaiheita.
Huolto & Vaihto
Soveltuu kaapeliparien korjaukseen, liitäntöjen vaihtoon ja muihin huoltotöihin, joihin liittyy olemassa olevia kuparijohdotuksia.
Sovellukset
Telecom-kupariverkon asennus
Käytetään kiinteiden kuparijohtimien jatkoksiin asennus- ja liitäntätöissä perinteisissä tietoliikenne- ja kuparisissa tietoliikenneverkoissa.
Kuparikaapelin korjaus
Soveltuu olemassa olevien kuparikaapeliliitäntöjen korjaamiseen, jos vaurioituneet tai muunnetut johtimet on liitettävä uudelleen kentällä.
Verkon ylläpito ja vaihto
Tietoliikenneurakoitsijat ja huoltoryhmät käyttävät sitä korvaavana jatkoskomponenttina olemassa olevan kupariinfrastruktuurin huoltoon ja liitinvaraston ylläpitoon.
Käyttöolosuhteet
PET-eristyskotelo
PET-kotelo tarjoaa sähköeristyksen kosketinkokoonpanon ympärille ja suojaa valmiita liitinrakennetta käsittelyn ja asennuksen aikana.
-30 astetta +70 asteeseen Käyttö
Liitin on tarkoitettu käyttölämpötiloille -30 asteesta +70 asteeseen, ja se kattaa laajan valikoiman telekaapelien asennuksessa ja huollossa esiintyviä olosuhteita.
Määritetyt käyttöehdot
Tasaisen päätetoiminnan varmistamiseksi liitin tulee valita ja asentaa määritellyn johdinalueen, puristusmenetelmän ja käyttöolosuhteiden mukaan.
OEM & mukautettu pakkaus
|
Räätälöintikohde |
Käytettävissä olevat vaihtoehdot |
|
Pakkausmenetelmä |
Rulla- tai bulkkimuovilaatikko |
|
Pakkausmäärä |
Asiakkaan-määritetty määrä sisä- ja ulkopakkauksille |
|
Tuotteen etiketti |
Tuotteen nimi, mallinumero, tekniset tiedot tai asiakkaan{0}}määritykset |
|
Pakkauksen merkintä |
Asiakkaan{0}}määrittämät laatikon merkit ja toimitustiedot |
|
Pakkauskokoonpano |
Räätälöity sisä--laatikko ja ulko-pahvipakkaus |
|
Pakkausmateriaali |
Vakio- tai asiakkaan{0}}määrittämät pakkausmateriaalit |
|
Toista tilaukset |
Hyväksytyt pakkaustiedot säilytetään myöhempiä tilauksia varten |
Laadunvalvonta
Saapuvan materiaalin tarkastus
Messingin kosketusmateriaalit ja PET-eristekomponentit tarkastetaan ennen tuotantoa mittojen, pinnan kunnon ja materiaalien vaatimustenmukaisuuden suhteen.
Yhteydenotto- ja pinnoitustarkastus
Muotoiltujen messinkikoskettimien kosketingeometria ja tina{0}}pinnoituksen kunto tarkistetaan, mukaan lukien yli 2 μm:n määritetty pinnoitteen paksuus.
Asunnon ja kokoonpanon tarkastus
PET-kotelot tarkastetaan muotovirheiden, mittojen ja vihreän tunnistamisen varalta. Kosketuselementtien oikea sijainti tarkastetaan sitten asennuksen aikana.
Puristussuorituskyvyn tarkistus
Tuotantonäytteet puristetaan määritellyillä kiinteillä kuparijohtimilla koskettimen kytkeytymisen, liittimen muodostumisen ja johtimen pysymisen tarkistamiseksi.
Lopputarkastus
Valmiit erät tarkastetaan ennen lähetystä ulkonäön, kokoonpanon kunnon, tuotteen tunnistetietojen, määrän ja pakkauksen suhteen.
Hankintatiedot
Näyte ennen joukkotilausta
Näytteitä voidaan järjestää, jotta ostajat varmistavat liittimen rakenteen, johtimien yhteensopivuuden ja asennuksen suorituskyvyn ennen kuin sitoutuvat tuotantomäärään.
Erittelyn vahvistus
Ennen tuotantoa ostajat voivat vahvistaa liitinmallin, sovellettavan johdinvalikoiman, pakkaustavan, pakkausmäärän ja merkintävaatimukset toimittajalta.
Bulkkipakkaus
Tavallinen irtotavarapakkaus on saatavana 1 000 -osan sisälaatikoissa ja 10 000 kappaleen ulkopakkauksissa, ja rulla- ja muovilaatikkopakkausvaihtoehdot ovat saatavilla valitun kokoonpanon mukaan.
Tilausdokumentaatio
Tuotetiedot, pakkaustiedot ja sovellettavat tekniset tai vaatimustenmukaisuusasiakirjat voidaan vahvistaa tilaus- ja kohdemarkkinoiden vaatimusten mukaisesti.
FAQ
K: Mihin Green Striped Picabond -liitosliitintä käytetään?
V: Sitä käytetään eristettyjen umpikuparijohtimien liittämiseen tietoliikenne- ja kupariviestintäverkoissa, erityisesti asennus-, korjaus- ja huoltotöissä.
K: Kuinka valitsen oikean Picabond-jatkosliittimen?
V: Valinnan tulee perustua johtimen materiaaliin, johtimen halkaisijaan, eristysmittoihin, jatkoskokoonpanoon ja liittimen määritettyyn käyttötarkoitukseen. Liittimen malli tulee vahvistaa ennen tilaamista.
K: Mitä eroa on Picabond-jatkoliittimellä ja tavanomaisella johtojatkosliittimellä?
V: Picabond{0}}tyylinen IDC-liitin muodostaa kosketuksen johtimen eristeen läpi puristamisen aikana, kun taas perinteiset liittimet saattavat edellyttää johtimen kuorimista ennen liittämistä.
K: Voidaanko tätä liitintä käyttää kuparikaapelin korjaukseen?
V: Kyllä. Sitä voidaan käyttää olemassa olevien tietoliikenne- ja kupariviestintäverkkojen kiinteäkuparijohtimien korjaus- ja vaihtotöihin.
K: Mitä puristustyökalua tarvitaan Picabond-jatkosliittimeen?
V: On käytettävä yhteensopivaa puristustyökalua, joka on suunniteltu liitintyypille ja johdinalueelle. Ostajien tulee varmistaa työkalun yhteensopivuus liitinmallin kanssa ennen asennusta.
K: Voiko tämän liittimen toimittaa tietoliikennejakelua varten?
V: Kyllä. Liitin on saatavilla B2B-hankinnoissa telealan jakelijoille, urakoitsijoille ja huoltotoimittajille, jotka tarvitsevat suuria määriä verkkopalvelu- ja vaihtosovelluksiin.
K: Mitä minun pitäisi vahvistaa ennen joukkotilauksen tekemistä?
V: Ostajien tulee vahvistaa liittimen malli, johtimien yhteensopivuus, vaadittu määrä, pakkauskokoonpano, merkintävaatimukset ja kaikki markkinoillaan tarvittavat asiakirjat.
K: Voidaanko Green Striped Picabond Splice Connectoria käyttää ulkokäyttöisissä tietoliikennesovelluksissa?
V: Liittimellä on määritetty käyttölämpötila-alue -30 asteesta +70 asteeseen. Soveltuvuus tiettyyn ulkoasennukseen tulee myös arvioida kaapelin rakenteen, kotelon ja sovelluksen ympäristöolosuhteiden perusteella.
K: Voitko toimittaa asiakirjoja jakelijan tai projektin hyväksyntää varten?
V: Tuotetiedot, materiaalitiedot, pakkaustiedot ja sovellettavat tekniset tai vaatimustenmukaisuusasiakirjat voidaan toimittaa tilauksen vaatimusten mukaisesti.
K: Onko Green Striped Picabond Splice Connector saatavilla OEM-tilauksiin?
V: OEM-pakkauksista ja asiakkaan-määrittämistä pakkauskokoonpanoista voidaan keskustella hyväksytyille joukkotilauksille, mukaan lukien pakkausmäärät, tuotemerkinnät ja laatikoiden merkintävaatimukset.
