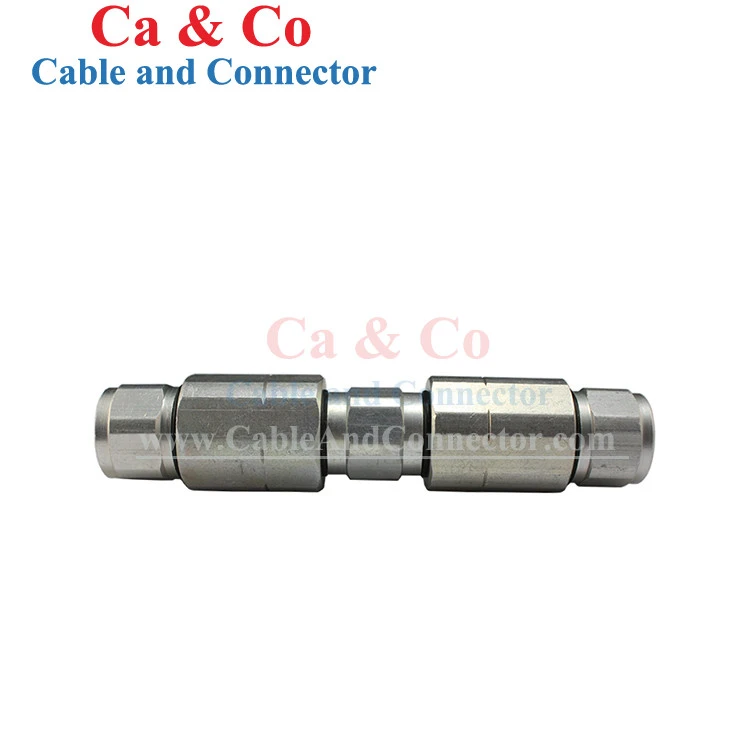

320 Splice Connector on alumiininen koaksiaalikaapeliliitin 320 alumiinisen koaksiaalikaapelin liittämiseen RF-siirto- ja kaapeliverkkojärjestelmissä. Se käyttää alumiini- ja POM-rakennetta johtavan liitännän ja sähköeristyksen aikaansaamiseksi kaapelin jatkoksiin.
Erittely
|
Tuotetyyppi |
320 jatkoliitin |
|
CA&CO malli |
CAC-320-SPLI |
|
Taajuusalue |
DC ~ 1000 MHz |
|
Käyttöjännite |
335V max |
|
Kestää jännitteen |
170 V Rms |
|
Keskustan yhteystiedot |
Pienempi tai yhtä suuri kuin 10 mΩ |
|
Ulkoinen kontakti |
Pienempi tai yhtä suuri kuin 5 mΩ |
|
Eristysvastus |
Suurempi tai yhtä suuri kuin 1000 MΩ |
|
Kestävyys (parittelu) |
Suurempi tai yhtä suuri kuin 500 sykliä |
|
Sovellettava standardi |
IEC 60169-24 |
|
Materiaali |
Alumiini + POM |
|
Temp. Alue |
-35~+60 astetta |
Kompakti liitosrakenne
Alumiininen liittimen runko
Alumiinirunko muodostaa liittimen tärkeimmän johtavan ja rakenteellisen osan.
POM-eristyskomponentit
POM-komponentit tarjoavat eristyksen liittimen johtavien osien välillä.
Integroitu liitosrakenne
Johtavat ja eristävät komponentit on koottu yhdeksi liittimeksi koaksiaalikaapelin jatkoksia varten.
Luotettava sähköinen suorituskyky
Pienen{0}}resistanssin sähkökosketin:Keskikoskettimen resistanssi on pienempi tai yhtä suuri kuin 10 mΩ, kun taas ulkokoskettimen resistanssi on enintään 5 mΩ, mikä auttaa minimoimaan sähköhäviön liitäntäpisteissä.
Korkea eristysvastus:Liittimen eristysresistanssi on suurempi tai yhtä suuri kuin 1000 MΩ johtavien komponenttien välisen sähköisen eron ylläpitämiseksi.
DC–1000 MHz taajuusalue:Liitin toimii DC:stä 1000 MHz:iin ja kattaa määritellyn taajuusalueen yhteensopiville RF-kaapelijärjestelmille.
500+ Parittelusyklit:Liitin on mitoitettu vähintään 500 kytkentäjaksolle, mikä tukee toistuvaa kytkentää ja irrottamista huollon ja huollon aikana.
OEM ja räätälöinti
Räätälöinti on saatavilla tilauksille, jotka edellyttävät tuotespesifikaatioita tai tunnistusta vakiokokoonpanon lisäksi.
Tuotteen määritykset -Mukautetut mitat tai komponenttikokoonpanot voidaan arvioida asiakkaiden piirustusten ja kaapelivaatimusten perusteella.
Materiaalivaatimukset -Vaihtoehtoisia materiaalimäärityksiä voidaan tarkastella sovelluskohtaisten vaatimusten osalta.
Tuotteen tunniste -Asiakkaan osanumerot, mallikoodit tai muut vaaditut merkinnät voidaan lisätä tarvittaessa.
OEM-pakkaus -Joukkotilauksille voidaan järjestää asiakaskohtaiset-tarrat, pakkausmäärät ja pakkausohjeet.
Tekninen tarkistus -Piirustukset, näytteet tai kaapelin tekniset tiedot voidaan toimittaa arvioitavaksi ennen tuotantoa.
Laadunvalvonta
Saapuvan materiaalin tarkastus:Alumiini- ja POM-osien materiaalin kunto, ulkonäkö ja vaaditut tekniset tiedot tarkistetaan ennen tuotantoon siirtymistä.
Mittatarkastus:Avainten mitat ja liitäntäpinnat tarkastetaan tuotannon aikana mittojen poikkeamien tunnistamiseksi ennen kokoonpanoa.
Kokoonpanon tarkastus:Kokoonpanijat tarkistavat johtavien ja eristysosien sijainnin ja sovituksen liittimen asennuksen aikana.
Sähkötestaus:Valmiista liittimistä tarkistetaan asiaankuuluvat sähköiset ominaisuudet, mukaan lukien kosketus- ja eristyskyky.
Lopputarkastus:Valmiit yksiköt tarkastetaan ennen pakkaamista ulkonäön, kokoonpanon kunnon ja tuotteen tunnistetietojen osalta.
Asennus ja huolto
Kaapelin valmistelu -Valmistele kaapelin pää liittimen määritettyjen päätevaatimusten mukaisesti ennen kokoamista.
Komponenttien kohdistus -Sijoita kaapeli ja liitinosat oikein ennen liitännän varmistamista.
Yhteyden suojaus -Suorita kokoonpano soveltuvan asennusmenettelyn mukaisesti, jotta kontakti pysyy kunnossa.
Lähetä-asennustarkistus -Tarkista valmiin liitoksen oikea asennus, kiinnitys ja näkyviä vaurioita.
Huolto -Tarkista kaapelin korjauksen tai vaihdon aikana liitin ja kaapelin pää ennen uudelleenkokoonpanoa tai osien vaihtamista.
Pakkaus & Toimitus
Yksittäinen pakkaus -Jokainen liitin on pakattu erikseen suojaamaan tuotetta käsittelyn ja kuljetuksen aikana.
Bulkkilaatikot -Tuotteet pakataan sisäpakkauksiin ja vientipakkauksiin tilausmäärän ja toimitusvaatimusten mukaan.
Pakkauksen tunniste -Malli, määrä, erätiedot ja asiakkaiden toimitusmerkit voidaan sisällyttää ulkopakkauksiin.
Vie asiakirjat -Kauppalaskut, pakkausluettelot, alkuperätodistukset ja muut vaadittavat asiakirjat voidaan laatia tilauksen mukaan.
Toimituksen suunnittelu -Tuotanto- ja toimitusaikataulut vahvistetaan tilausmäärän ja sovittujen toimitusvaatimusten mukaan.
FAQ
K: Voinko tilata näytteen ennen joukkotilauksen tekemistä?
V: Kyllä. Näytteitä voidaan järjestää asiakkaille, jotka haluavat varmistaa tuotteen sopivuuden ja käyttötarkoituksen sopivuuden ennen joukkoostosta.
K: Mikä on 320-liitosliittimen MOQ?
V: MOQ riippuu tilausmäärästä ja pakkausvaatimuksista. Ota yhteyttä ja kerro tarvittava määrä vahvistusta varten.
K: Mikä on joukkotilausten toimitusaika?
V: Toimitusaika riippuu tilausmäärästä ja tuotannon aikataulusta. Vahvistettu toimitusaika voidaan toimittaa tarjouksen mukana.
K: Kuinka voin varmistaa, sopiiko liitin kaapeliani?
V: Anna kaapelimallisi, tekniset tiedot, mitat tai tekninen piirustus. Yhteensopivuus voidaan tarkistaa ennen tilaamista.
K: Voinko lähettää kaapelinäytteen yhteensopivuuden arviointia varten?
V: Kyllä. Kaapelinäyte tai yksityiskohtaiset kaapelitiedot voidaan toimittaa teknistä arviointia varten, kun yhteensopivuus on vahvistettava.
K: Sopiiko tämä tuote olemassa olevan liittimen korvaamiseen?
V: Yhteensopivuus tulee varmistaa olemassa olevan kaapelin, liittimen mittojen ja sovellusvaatimusten perusteella. Olemassa olevien tuotetietojen antaminen mahdollistaa tarkemman arvioinnin.
K: Voinko tehdä koetilauksen ennen tavallista ostoa?
V: Koetilauksista voidaan keskustella vaaditun määrän, tuotekokoonpanon ja toimituskohteen perusteella.
K: Tuetko toistuvaa toimitusta jakelijoille ja projekteille?
V: Kyllä. Säännöllinen toimitus voidaan järjestää hyväksytyn eritelmän, tilausmäärän ja toimitusaikataulun mukaan.
K: Mitä tietoja tarvitaan tarjoukseen?
V: Anna vaadittu määrä, kaapelin erittely, toimituskohde ja erityiset osto- tai pakkausvaatimukset.
K: Voitko tarjota tarjouksen vuotuisen kysynnän perusteella?
V: Kyllä. Suunniteltujen tai toistuvien hankintojen osalta arvioitu vuosimäärä voi auttaa meitä arvioimaan sopivan tuotanto- ja toimitusjärjestelyn.
