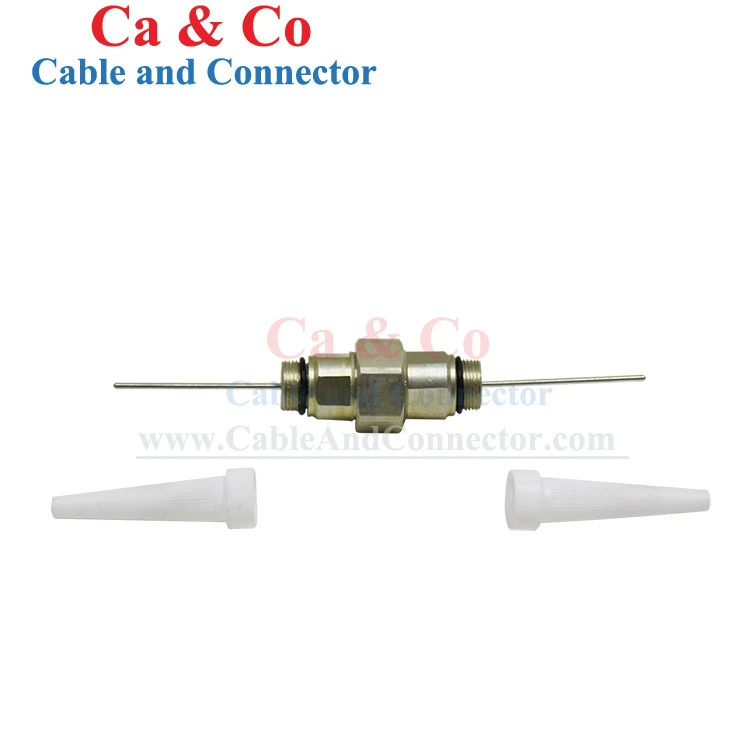

KS To KS Connector on kotelon-to-sovitin, joka on suunniteltu yhdistämään kaksi yhteensopivaa KS-liitäntää koaksiaali- ja RF-laitteissa. Se tarjoaa suoran mekaanisen ja sähköisen liitännän KS-liitännöillä varustettujen komponenttien välillä, joten se soveltuu laitteiden yhteenliittämiseen, kaapelin jatkamiseen ja olemassa olevien KS-liitäntöjen vaihtoon.
Erittely
|
Tuotetyyppi |
KS - KS -liitin |
|
CA&CO malli |
SERT-KS-KS |
|
Taajuusalue |
DC ~ 1000 MHz |
|
Käyttöjännite |
335V max |
|
Kestää jännitteen |
170 V Rms |
|
Keskustan yhteystiedot |
Pienempi tai yhtä suuri kuin 10 mΩ |
|
Ulkoinen kontakti |
Pienempi tai yhtä suuri kuin 5 mΩ |
|
Eristysvastus |
Suurempi tai yhtä suuri kuin 1000 MΩ |
|
Kestävyys (parittelu) |
Suurempi tai yhtä suuri kuin 500 sykliä |
|
Sovellettava standardi |
IEC 60169-24 |
|
Materiaali |
Alumiini + POM |
|
Temp. Alue |
-35~+60 astetta |
RF ja sähköinen suorituskyky
Jatkuva koaksiaalinen kosketus
Keski- ja ulkokoskettimet ylläpitävät erilliset johtavat polut sovittimen läpi, mikä säilyttää koaksiaalisen signaalitien kahden KS-liitännän välillä.
Hallittu kosketusvastus
Keski- ja ulkokosketuspinnat on sovitettu tarkasti-pitämään yhtenäisen metalli---kosketuksen ja rajoittamaan vastusta liitäntäpisteissä.
POM sähköeristys
POM-eriste erottaa keski- ja ulkokoskettimet ja kiinnittää niiden suhteelliset asennot, mikä estää tahattoman johtumisen kahden sähköpolun välillä.
Mekaaninen luotettavuus
Hallittu parituslinjaus
Koneistetut KS-vastapinnat ohjaavat liittimen ja liitännän suhteellista asentoa vähentäen sisäisten koskettimien epätasaista kuormitusta asennuksen aikana.
Yhteystietojen säilyttäminen
POM-tuki ja alumiinikotelo pitävät sisäisen kosketinkokoonpanon, mikä rajoittaa aksiaalista ja lateraalista liikettä toistuvan yhdistämisen ja huollon aikana.
Toistuva parittelukestävyys
Liitoskokoonpano on suunniteltu toistuvaa kytkentää ja irrottamista varten, ja sähkökosketin tarkistetaan kytkentäjakson-testauksen jälkeen koskettimien huonontumisen tai kokoonpanon liikkeen tunnistamiseksi.
Asennus ja huolto
Aksiaalinen paritus
Kohdista KS-liitännät samalle liitäntäakselille ennen kytkemistä estääksesi kontaktikomponenttien sivukuormituksen.
Kosketussuojaus
Pidä liitospinnat ja kosketuspinnat puhtaina kontaminaatiosta ennen kokoamista välttääksesi vieraan materiaalin aiheuttaman huonon sähkökontaktin.
Suora vaihto
KS-to-KS-kokoonpano mahdollistaa epäonnistuneen sovittimen poistamisen ja vaihtamisen muuttamatta ympäröivää laitetta toiseen liitinliitäntään.
Sovellus
Testaus ja suorituskyvyn tarkistus
Kosketusvastustesti
Mittaa vastus keskikoskettimien ja ulompien kosketinteiden välillä asennuksen jälkeen, jotta voit havaita huonot kontaktit, kontaminaatiot tai kokoonpanovirheet.
Eristyskestävyystesti
Mittaa keski- ja ulkojohtimien välinen resistanssi asennuksen jälkeen havaitaksesi vaurioituneen, siirtyneen tai saastuneen eristeen aiheuttamat vuodot.
Kestää jännitetestin
Käytä määritettyä vaihtojännitettä keski- ja ulkojohtimien väliin vaaditun testin keston ajan eristysvaurion tai valokaaren varalta.
Parittelun kestävyystesti
Suorita toistuvat KS-liitos- ja irrotusjaksot, minkä jälkeen koskettimet ja jatkuvuustarkistukset havaitsevat koskettimien kulumisen, siirtymän tai sähköisen jatkuvuuden katoamisen.
RF-suorituskykytesti
Mittaa RF-lähetysominaisuudet määritetyllä taajuusalueella tunnistaaksesi epänormaalit häviöt tai suorituskyvyn poikkeamat, jotka johtuvat mitta- tai kokoonpanovirheistä.
OEM ja räätälöinti
|
OEM-tuote |
Mukautettavat parametrit |
|
KS-liitäntä |
Vastausmitat, liitännän pituus, koskettimen sijainti ja kriittiset liitännän mitat |
|
Liittimen pituus |
Kokonaispituus olemassa olevien komponenttien mittojen tai asennustilan mukaan |
|
Ulkohalkaisija |
Kotelon ulkohalkaisija liitäntäkomponentin ja välysvaatimusten mukaan |
|
Keskustan yhteystiedot |
Koskettimen halkaisija, pituus ja aksiaalinen sijainti |
|
Eristin |
POM-eristeen halkaisija, reiän koko, pituus ja koskettimen sijainti |
|
Asuminen |
Alumiinikotelon pituus, ulkoprofiili ja sisäontelon mitat |
Pakkaus & Toimitus
Yksittäisten osien suojaus
Jokainen liitin voidaan pakata PE-pussiin pinnan naarmuuntumisen, pölykontaminaation ja kosketusvaurioiden estämiseksi käsittelyn aikana.
Bulkkipakkaus
Bulkkimäärät pakataan sisä- ja vientilaatikoihin, ja pakkausmäärät vahvistetaan vahvistetun tilauksen mukaan.
Osanumeron tunnistus
Jokaiseen sisäpakkaukseen tai laatikkoon voidaan merkitä tuotteen malli, määrä ja erätiedot varaston vastaanottoa ja varaston tunnistamista varten.
Ennakko-lähetysmäärän valvonta
Valmiit tuotteet lasketaan pakkausluetteloon ennen lähetystä, jotta estetään määräerot tuotannon ja toimituksen välillä.
Joukkotilaukset ja -hankinnat
MOQ
- Vakio CAC-KS-KS: 100 kpl/tilaus
- OEM / räätälöity: 500 kpl / tilaus.
Näytteitä
- Näytemäärä: 1-5 kpl.
- Näytteitä on saatavilla KS-rajapinnan, mittojen ja yhteensopivuuden arvioimiseen ennen massatuotantoa.
Tuotannon läpimenoaika
- Vakiotilaukset: 7-15 arkipäivää.
- Räätälöidyt tilaukset: 15-30 työpäivää piirustuksen hyväksymisen jälkeen.
Tekninen vahvistus
Anna OEM- tai vaihtotilauksia varten KS-liitännän mitat, kokonaismitat, kriittiset toleranssit ja materiaalivaatimukset. Olemassa olevia näytteitä tai piirustuksia voidaan käyttää mittojen tarkistamiseen ennen tuotantoa.
FAQ
K: Mitä eroa on KS–KS-sovittimen ja KS–F-sovittimen välillä?
V: KS–KS-sovitin säilyttää saman KS-liitännän molemmissa päissä, kun taas KS–F-sovitin muuntaa KS- ja F-liitäntöjen välillä. Tarvittava tyyppi riippuu liitettävien komponenttien liitännöistä.
K: Voidaanko KS–KS-liitintä käyttää muiden 5/8 tuuman liittimien kanssa?
V: Vain jos liitäntämitat ja liitännän geometria ovat yhteensopivia. Pelkästään 5/8 tuuman nimitys ei vahvista vaihdettavuutta.
K: Sopiiko KS–KS-liitin 75 ohmin järjestelmiin?
V: Kyllä. Tämä liitin on tarkoitettu 75 ohmin koaksiaalisiin RF-sovelluksiin, joissa liitännät ja järjestelmäkokoonpano ovat yhteensopivia.
K: Voinko käyttää tätä liitintä vanhemmassa KS-käyttöliittymäjärjestelmässä?
V: Kyllä, jos olemassa oleva liitäntä vastaa liittimen määritettyä KS-kokoonpanoa. Vanhojen laitteiden mittojen tarkistamista suositellaan ennen vaihtamista.
K: Mitä minun tulee tarkistaa ennen olemassa olevan KS-sovittimen vaihtamista?
V: Tarkista liitännän tyyppi, liitosmitat, yleinen asennustila ja kosketinkokoonpano. Vertailuun voidaan käyttää olemassa olevaa liitintä tai teknistä piirustusta.
K: Voiko liittimen toimittaa yksityisen-tarran osanumerolla?
V: Kyllä. Asiakkaan osanumerot, mallikoodit ja tunnistemerkinnät voidaan kiinnittää hyväksyttyjen tuotantoeritelmien mukaisesti.
K: Voidaanko samaa KS–KS-mallia toimittaa toistuviin tilauksiin?
V: Kyllä. Hyväksytty piirustus ja tuotantospesifikaatio voidaan säilyttää viitteenä seuraaville tuotantoerille.
K: Mitä asiakirjoja voidaan pyytää toimittajan kelpuutusta varten?
V: Tuotetiedot, tarkastuspöytäkirjat ja sovellettavat vaatimustenmukaisuusasiakirjat voidaan toimittaa asiakkaan pätevyysvaatimusten mukaisesti.
