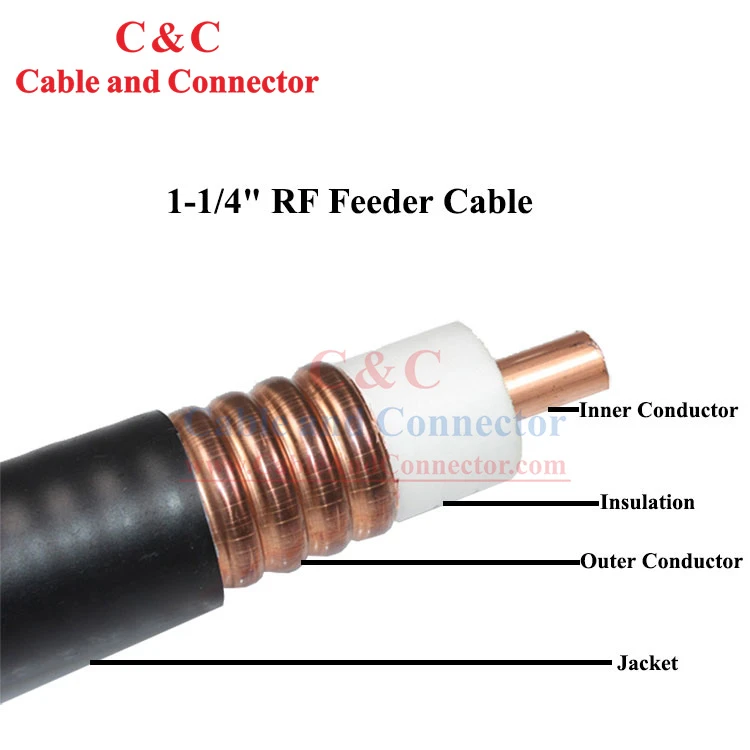

Copper MC Feeder Cable on suunniteltu lähettämään radiotaajuussignaaleja antennien, lähettimien, vastaanottimien ja RF-jakelulaitteiden välillä. Sen koaksiaalirakenne yhdistää kupariputken sisäjohtimen, vaahdotetun PE-dielektrisen, rengasmaisen aallotetun kuparisen ulkojohtimen ja LLDPE- tai paloa hidastavan PE-vaipan -suojatun impedanssin, vakaan RF-lähetyksen ja mekaanisen suojan.
Sähköiset ominaisuudet
|
Sisäjohtimen tasavirtavastus (Ω/km) |
0.78 |
|
Ulkojohtimen tasavirtavastus (Ω/km) |
0.66 |
|
Ominainen impedanssi (Ω) |
50±1.5 |
|
Kapasitanssi (p F/m) |
76 |
|
Nopeus (%) |
88 |
|
Dielektrinen lujuus (KV) |
10.0 |
|
Eristysvastus (MΩ/km) |
＞1×104 |
|
Huipputeho (KV) |
205 |
|
Huippujännite (V) |
4300 |
|
Katkaisutaajuus (GHz) |
3.7 |
|
Vaimennus ja keskimääräinen teho (enimmäisvaimennusarvon on oltava 105 % nimellisvaimennusarvosta) |
|
|
Taajuus (MHz) |
Vaimennus (@20 astetta, d B/100m) |
Keskimääräinen teho (kv) |
|
200 |
1.20 |
8.12 |
|
450 |
1.87 |
5.22 |
|
800 |
2.59 |
3.78 |
|
900 |
2.77 |
3.69 |
|
1000 |
2.94 |
3.32 |
|
1500 |
3.73 |
2.62 |
|
1800 |
4.16 |
2.35 |
|
2000 |
4.43 |
2.21 |
|
2200 |
4.76 |
2.21 |
|
2500 |
5.08 |
1.92 |
|
3000 |
5.68 |
1.72 |
VSWR
|
800MHz ~ 1000MHz |
1.10 |
|
1700MHz ~ 2500MHz |
1.15 |
|
2500MHz ~ 3000MHz |
1.20 |
Tyyppi
|
Vakiokaapeli HCTAY-50-32 Palonsuoja{0}}kaapeli HCTAYZ-50-32 |
||
|
Rakentaminen |
||
|
Sisäjohdin |
Materiaali |
Kupariputki |
|
Halkaisija (mm) |
13.1±0.1 |
|
|
Eristys |
Materiaali |
Vaahdotettu PE |
|
Halkaisija (mm) |
32.5±0.25 |
|
|
Ulkojohdin |
Materiaali |
Rengasmainen aallotettu kupariputki |
|
Halkaisija (mm) |
35.7±0.3 |
|
|
Takki |
Materiaali |
LLDPE tai palonesto{0}}PE |
|
Min. paksuus (mm) |
＞1.2 |
|
|
Halkaisija (mm) |
38.8±0.30 |
|
Mekaaniset ominaisuudet
|
Taivutussäde (mm) |
Yksi mutka |
200 |
|
Toistuva mutka |
380 |
|
|
Vetolujuus (N) |
2500 |
|
|
Kaapelin paino (kg/km) |
880 |
|
|
Suositeltu lämpötila ( astetta ) |
Varastointi |
-70~+85 |
|
Asennus |
-40~+60 |
|
|
Toiminnassa |
-55~+85 |
|
Pieni-häviö 50 Ω RF-lähetys
Vakaa 50Ω impedanssi
Koaksiaalirakenne ylläpitää ohjattua 50 Ω siirtotietä, kun taas vaahdotettu PE-dielektriikka pitää johtimien etäisyyden tasaisena vakaan impedanssin saavuttamiseksi.
Alhainen signaalin vaimennus
Kuparijohtimet ja vaahdotettu PE-dielektriikka on suunniteltu minimoimaan RF-lähetyshäviö määritellyllä taajuusalueella, mikä auttaa ylläpitämään signaalin voimakkuutta syöttölaitteen pituudella.
Matala VSWR
Tasainen koaksiaalinen rakenne vähentää signaalin heijastusta ja tukee tehokasta RF-tehon siirtoa kytkettyjen laitteiden välillä.
Kupari koaksiaalirakenne
Kupariputken sisäjohdin
Kupariputki tarjoaa johtavan RF-siirtotien kontrolloiduilla mitoilla tasaisen sähköisen suorituskyvyn takaamiseksi.
Vaahdotettu PE-dielektrinen
Vaahdotettu PE-kerros säilyttää johtimien välisen eron ja parantaa samalla kaapelin impedanssia ja siirto-ominaisuuksia.
Rengasmainen aallotettu kupariulkojohdin
Aallotettu kupariputki tarjoaa jatkuvan suojauksen ja sallii kaapelin taipua asennuksen aikana vaarantamatta koaksiaalirakennetta.
LLDPE- tai Fire{0}}PE-takki
Ulkovaippa suojaa kaapelia käsittelyltä ja asennukselta. LLDPE:tä tarjotaan vakiorakenteelle, kun taas palosuojattua PE:tä on saatavilla, kun -palonkestovaatimuksia sovelletaan.
Asennus ja mekaaninen luotettavuus
Joustava aaltopahvirakenne
Rengasmainen aallotettu ulkojohdin mahdollistaa hallitun taivutuksen reitityksen aikana, jolloin kaapelia on helpompi käsitellä laitteiden ja asennuspisteiden ympärillä.
Mekaaninen suojaus
Kuparinen ulkojohdin ja PE-vaippa suojaavat sisäistä voimansiirtorakennetta kaapelin vedon, käsittelyn ja asennuksen aikana.
Lämpötila{0}}Sopeutunut rakenne
Kaapeli on suunniteltu tietyillä varastointi-, asennus- ja käyttölämpötila-alueilla tukemaan käyttöä vaihtelevissa ympäristöolosuhteissa.
Valmistus ja laadunvalvonta
Kuparijohtimen tarkastus
Kupariputkimateriaalit tarkastetaan mittojen yhtenäisyyden, pinnan kunnon ja materiaalin laadun suhteen ennen kaapelien tuotantoa. Johtimen mittoja säädetään suunnitellun koaksiaalirakenteen ylläpitämiseksi.
Dielektrinen suulakepuristusohjaus
Vaahdotettu PE-dielektriikka tuotetaan sisäjohtimen ympärille kontrolloiduilla mitoilla ja tasalaatuisuudella. Dielektrinen kerros tarkastetaan, jotta varmistetaan tasainen erotus sisä- ja ulkojohtimien välillä.
Aallotetun johtimen muotoilu
Kuparinen ulkojohdin on muodostettu rengasmaiseksi poimutettuun rakenteeseen eristeen ympärille. Tuotannon tarkastuksessa keskitytään muodostuneen halkaisijan, poimutuksen kunnon ja pinnan eheyteen.
Takin suulakepuristus
LLDPE- tai palosuojattu -PE-vaippa suulakepuristetaan valmiin koaksiaalirakenteen päälle. Vaipan mitat, pinnan kunto ja kaapelin tunniste tarkistetaan tuotannon aikana.
Kaapelitestaus valmis
Valmiin kaapelin tärkeimmät sähköiset, mittasuhteet ja mekaaniset ominaisuudet tarkastetaan ennen toimitusta. RF-liittyvä tarkastus voi sisältää impedanssin, vaimennuksen ja VSWR-testauksen sekä johtimen resistanssin ja valmiiden kaapelien mittojen tarkastukset.
Lopputarkastus
Ennen pakkaamista valmiista kaapelista tarkistetaan kaapelin ulkonäkö, merkinnät, mitat, pakkauksen pituus ja tuotetunniste sen varmistamiseksi, että toimitettu kaapeli vastaa tuotanto- ja tilausvaatimuksia.
Kaapelin tunnistus ja projektin jäljitettävyys
Selkeä tuotetunniste auttaa urakoitsijoita, jakelijoita ja projektiryhmiä hallitsemaan kaapelia varastoinnin ja asennuksen aikana. Kaapeli- ja rumpumerkintöjen avulla voidaan tunnistaa kaapelityyppi, tuotetiedot, tuotantotiedot ja toimitustiedot.
Projektitilauksissa tuotteen tunniste- ja pakkaustiedot voidaan sovittaa soveltuvin osin asiakkaan osto- ja varastovaatimusten kanssa.
RoHS-yhteensopiva RF-syöttökaapeli
Tuote täyttää voimassa olevat rajoitettuja aineita koskevat RoHS-vaatimukset. RoHS-yhteensopivuustiedot voidaan toimittaa osana teknistä dokumentaatiota, jota vaaditaan asiakkaan pätevyyden, projektin hyväksynnän ja hankintakirjanpidon kannalta.
500 m puinen rumpupakkaus
Vakiopakkauksen pituus -500 m kaapelia per puurumpu irtotavarakuljetukseen ja projektiasennukseen.
Kaapelin suojaus -Kaapeli on kierretty tukevasti rumpuun muodonmuutosten ja käsittelyvaurioiden vähentämiseksi kuljetuksen aikana.
Helppo käyttöönotto -Rumpupakkaus tukee hallittua kaapelin siirtoa asennuksen aikana ja auttaa vähentämään tarpeetonta kaapelin käsittelyä.
Rummun tunniste -Tuotetiedot ja lähetystiedot voidaan merkitä rumpuun vastaanottoa ja varastonhallintaa varten.
Projektin pakkaus -Mukautetuista kaapelipituuksista tai pakkausvaatimuksista voidaan keskustella massa- ja projektitilauksissa.
FAQ
K: Mitä tietoja minun tulee antaa, kun pyydän tarjousta?
V: Ilmoita vaadittu kaapelimalli, määrä tai kokonaispituus, vaipan tyyppi, toimituskohde ja mahdolliset projektin -kohtaiset tekniset vaatimukset.
K: Voitko toimittaa näytteitä ennen joukkotilausta?
V: Näytteen saatavuus riippuu vaaditusta spesifikaatiosta ja määrästä. Ota meihin yhteyttä ja kerro tarpeistasi, jotta voimme vahvistaa näytejärjestelyn.
K: Mikä on tämän RF-syöttökaapelin standardi MOQ?
V: MOQ riippuu kaapelin spesifikaatiosta, tuotantoaikataulusta ja tilausmäärästä. Ota meihin yhteyttä ja kerro haluamasi pituus vahvistusta varten.
K: Mikä on tyypillinen toimitusaika joukkotilauksille?
V: Toimitusaika riippuu tilausmäärästä, kaapelikokoonpanosta, raaka-aineiden saatavuudesta ja tuotannon aikataulusta. Vahvistettu toimitusaika voidaan toimittaa tarjouksen mukana.
K: Voitko valmistaa asiakkaan RF-kaapelin eritelmien mukaan?
V: Kyllä. Asiakkaat voivat toimittaa tekniset tiedot, piirustukset tai projektivaatimukset tarkastettavaksi ennen tuotantoa varmistaakseen, voidaanko pyydetty rakenne valmistaa.
K: Voitko tarjota yksityisiä merkintöjä tai OEM-pakkauksia?
V: Kyllä. Tuotemerkinnät, tynnyrin tunnistus ja pakkaus voidaan koordinoida sovittujen OEM- tai projektivaatimusten mukaisesti.
K: Mitä asiakirjoja voit toimittaa tilauksen mukana?
V: Tilausvaatimuksista riippuen asiakirjat voivat sisältää tekniset tiedot, tarkastuspöytäkirjat, RoHS-asiakirjat, pakkausluettelot ja muut sovitut toimitus- tai vaatimustenmukaisuusasiakirjat.
K: Kuinka varmistat johdonmukaisuuden tuotantoerien välillä?
V: Tuotantomäärityksiä, materiaalivalvontaa, prosessinaikaisia tarkastuksia-ja valmiita-kaapelitestauksia käytetään erien välisen johdonmukaisuuden ylläpitämiseen. Erän ja tynnyrin tunnistaminen voi myös tukea tuotteen jäljitettävyyttä.
