Kuvaus

Tekniset parametrit

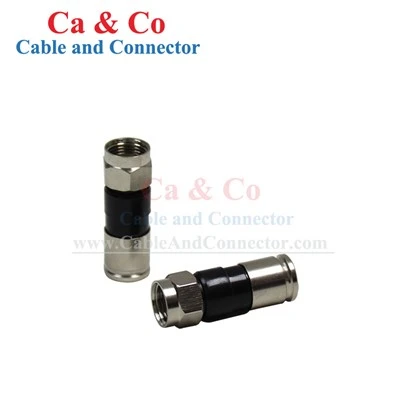

RG6 Tri Shield Compression Connector on F--tyyppinen puristusliitin RG6 tri--suojauskoaksiaalikaapelin päättämiseen ja turvallisen mekaanisen ja sähköisen yhteyden muodostamiseen.

Erittely

Tuotetyyppi	RG6 Tri Shield -puristusliitin
DAYTAI malli	CC-FC-RG6-TSZJH
Taajuusalue	DC ~ 1000 MHz
Impedanssi	75 ohmia (nimellinen)
Käyttöjännite	335V max
Kestää jännitteen	750 V Rms
Keskustan yhteystiedot	Pienempi tai yhtä suuri kuin 10 mΩ
Ulkoinen kontakti	Pienempi tai yhtä suuri kuin 5 mΩ
Eristysvastus	Suurempi tai yhtä suuri kuin 1000 MΩ
Sopii kaapelille	RG6 Standard Shield Koaksiaalikaapeli
Rakennusmenetelmä	Sopii pakkaustyökalulle (CC-TCOM-JSLS, CC-TCOM-SLHS, CC-TCOM-RZX) on valinnainen
Materiaali	Messinki Nikkelipinnoitettu tai sinkkiseos
Temp. Alue	-35~+60 astetta

RG6 Tri-Suojauskaapelin yhteensopivuus

Monikerroksinen suojamajoitus:{0}}Liitinrakenteeseen mahtuu keskijohdin, eriste, useita suojakerroksia ja ulkovaippa kaapelin päättämisen aikana.

Kaapelin mittojen sovitus:Liittimen mitat on sovitettu kaapelin rakenteen mukaan oikean työntämisen ja puristuksen varmistamiseksi.

Tuotannon yhteensopivuuden tarkistus-:Asiakkaat voivat toimittaa kaapelipiirroksia, teknisiä tietoja tai näytteitä yhteensopivuuden arviointia varten ennen massatuotantoa.

Vakaa pakkauspääte

Kiinteä kaapelin kiinnitys:Puristusmekanismi kiinnittää valmistetun kaapelin liittimen sisään ja auttaa estämään kaapelin liikkumisen päättämisen jälkeen.

Vakaa liitin-kaapeliliittimeen-:Puristus tuo liittimen komponentit tiukasti kaapelirakennetta vasten ja säilyttää tasaisen kosketuksen koko päätetyn yhteyden ajan.

Hallittu pakkaus:Liitin puristetaan valmistetun kaapelin ympärille tasaisen päätteen muodostamiseksi ilman juottamista.

Pakkaustyökalujen yhteensopivuus

Useita työkaluvaihtoehtoja:Yhteensopivia työkaluvaihtoehtoja ovat CC-TCOM-JSLS, CC-TCOM-SLHS ja CC-TCOM-RZX.

Työkalu-Osuva lopetus:Soveltuva työkalu voidaan valita liittimen ja kaapelin kokoonpanon mukaan vaaditun puristuksen saavuttamiseksi.

Sovellukset

01/

CATV-verkot -RG6 koaksiaalikaapelin pääte kaapeli-TV-jakelua varten.

02/

Laajakaistaverkot -Koaksiaaliliitännät laajakaistajakelujärjestelmissä.

03/

Satelliitti-TV -F--tyyppinen pääte satelliitin koaksiaalikaapelointia varten.

04/

RF-jakelu -Liitännät koaksiaalikaapelin ja yhteensopivien RF-laitteiden välillä.

05/

Asuin- ja liikekaapelointi -Kentän päättäminen asennus- ja huoltoprojekteihin.

OEM ja räätälöinti

Räätälöintikohde	Käytettävissä olevat vaihtoehdot
Kaapelin konfigurointi	RG6 Tri-Shield; RG59
Liittimen materiaali	nikkeli{0}}pinnoitettu messinki; Sinkkiseos
Tiivistys	O-renkaalla; Ilman O-rengasta
Kaapelin sovitus	Mukautetut kaapelimitat, piirustukset tai näytteet
Yksityinen merkki	Logo, mallimerkintä, etiketti, viivakoodi
Pakkaus	Pakkauksen määrä, sisäpakkaus, laatikon merkintä

Laadunvalvonta

Saapuvan materiaalin tarkastus:Tarkista liittimien rungot, kosketinosat, O{0}}renkaat ja pinnoitetut osat materiaalin kunnon, mittojen ja näkyvien vikojen varalta ennen tuotantoa.

Koneistus ja mittatarkastus:Tarkista kriittisten liittimien mitat ja kaapelien{0}}sisäänmenoalueet, jotta voit säilyttää yhdenmukaisen sopivuuden ja päätteet tuotantoerien välillä.

Kokoonpanon tarkastus:Tarkista kosketusosat, sisäiset osat ja O{0}}-renkaan sijainti kokoonpanon aikana vaaditun liitinkokoonpanon mukaisesti.

Lopullinen sähköinen ja silmämääräinen tarkastus:Tarkista valmiista liittimistä soveltuvat sähkövaatimukset, ulkonäkö, mitat, tuotteen kokoonpano ja pakkaus ennen lähettämistä.

Bulkkitoimitus ja -pakkaus

Mallitilaukset:Näytteitä voidaan toimittaa esituotannon{0}}arviointia varten ennen joukkoostosta.

Erätuotanto:Tilaukset valmistetaan vahvistetun liitinkokoonpanon ja hyväksyttyjen spesifikaatioiden mukaisesti.

Pakkausvaihtoehdot:Bulkkimäärä, pussin/laatikon määrä, tarrat, viivakoodit ja laatikoiden merkinnät voidaan järjestää tilausvaatimusten mukaan.

Toista tarjonta:Hyväksytyt tuotespesifikaatiot ja pakkausvaatimukset voidaan säilyttää referenssinä toistuvien tilausten yhteydessä.

FAQ

K: Mitä ostajien tulee tarkistaa valitessaan RG6-pakkausliitintä?

V: Keskeisiä tekijöitä ovat kaapelin rakenne, kaapelin mitat, liitinliitäntä, puristusmenetelmä ja asennustyökalut. Liittimen tulee olla yhteensopiva todellisen kaapelin kanssa.

K: Mitä eroa on RG6 Tri-shieldin ja tavallisen-suojauskaapelin välillä?

V: Tri-Suojauskaapeli käyttää ylimääräisiä suojakerroksia verrattuna tavalliseen -suojausrakenteeseen. Liittimen valinnassa tulee siksi huomioida kaapelin todellinen rakenne ja mitat.

K: Kuinka voimme verrata eri toimittajien RG6-puristusliittimiä?

V: Vertaa kaapelien yhteensopivuutta, liittimen rakennetta, puristusmenetelmää, materiaalia, sähkövaatimuksia, tarkastusmenettelyjä ja tuotannon yhdenmukaisuutta pelkän ulkonäön sijaan.

K: Voitko toimittaa tarkastus- tai testiasiakirjoja tilauksen mukana?

V: Tarkastus- tai testidokumentaatio voidaan toimittaa sovittujen tuotevaatimusten ja tilauserittelyjen mukaisesti.

K: Voidaanko eri liitinkokoonpanoja sisällyttää yhteen ostoohjelmaan?

V: Saman hankintaohjelman sisällä voidaan toimittaa eri kokoonpanoja vaadituista määristä ja tuotantojärjestelyistä riippuen.

K: Voidaanko hyväksyttyä eritelmää säilyttää toistuville tilauksille?

V: Kyllä. Hyväksytyt tuotetiedot ja tuotantovaatimukset voidaan säilyttää viitteenä myöhempien tilausten yhteydessä.

K: Voitko tukea jakelijoiden ja yksityisten{0}}merkkien tuotelinjoja?

V: Kyllä. Tuotteiden tunnistaminen ja pakkaaminen voidaan järjestää jakelijoiden ja yksityisten{1}}merkkien ohjelmia varten vahvistettujen tilausvaatimusten mukaisesti.

K: Mikä on mukautetun liitinprojektin ostoprosessi?

V: Prosessi sisältää yleensä vaatimusten vahvistuksen, kaapelin ja liittimen arvioinnin, näytteen hyväksynnän, määrittelyn vahvistuksen, massatuotannon, tarkastuksen ja lähetyksen.
